低温廃熱回収熱交換器

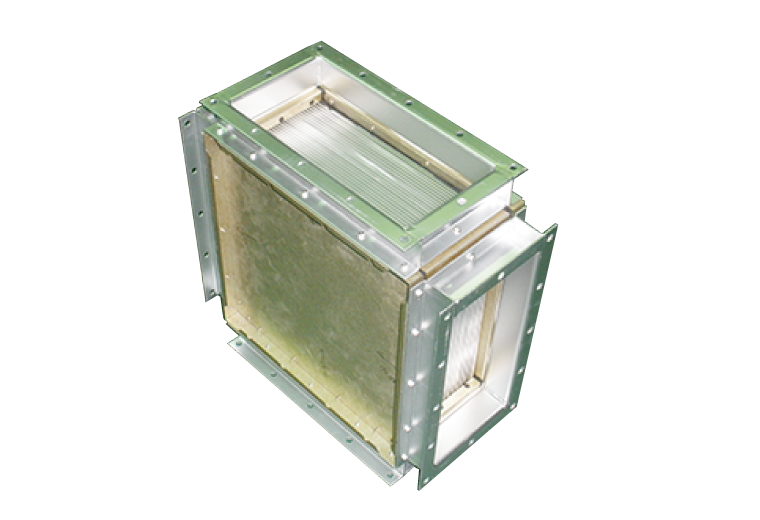

低温廃熱回収熱交換器 – 製品TOP

j_002

特　長

	200℃以下の廃熱を利用し給気を加熱することで、廃熱回収効率50〜60%の省エネになります。
	新規乾燥炉の場合、炉全体のエネルギーが7%削減できます。

用途

・

乾燥炉の省エネ

性能

排気入口温度℃	排気出口温度℃	給気入口温度℃	給気出口温度℃	廃熱回収効率%	回収温度差⊿t/℃
50	41	28	41	59	13
100	61	27	65	52	38
150	88	25	94	55	69
200	107	29	127	57	98

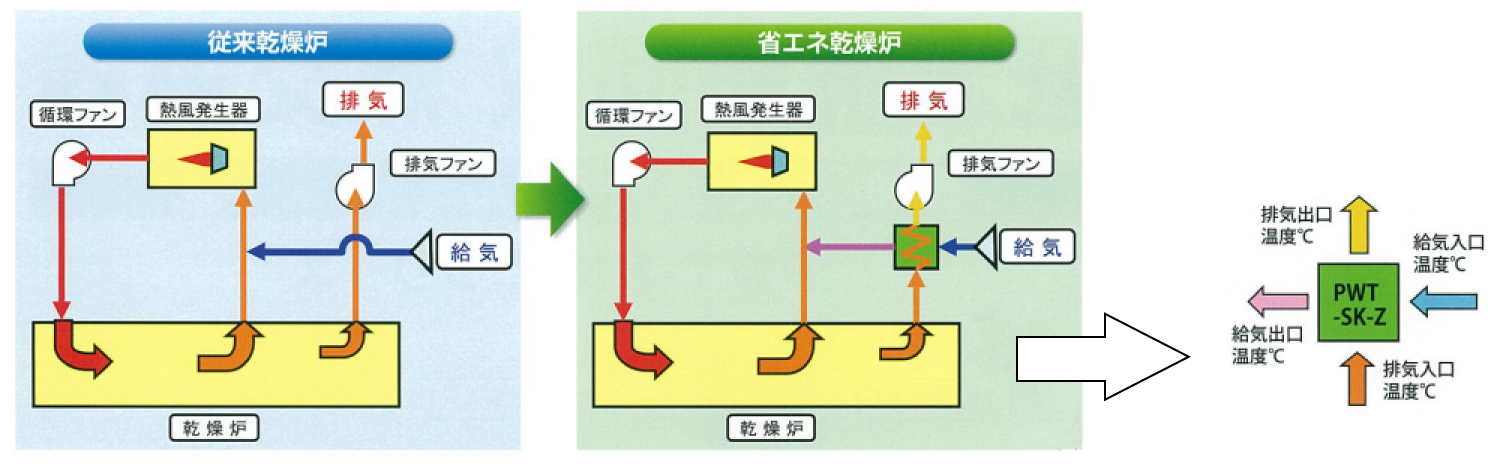

フロー図

低温廃熱回収熱交換器 – 仕様表

仕様表

PWT型式	風量(Nm³／min）	概形寸法A×B×C（mm）	重量(kg)
PWT-05SK-Z	5	400×400×200	10
PWT-10SK-Z	10	400×400×400	20
PWT-25SK-Z	25	500×500×600	40
PWT-50SK-Z	50	600×600×900	90

低温廃熱回収熱交換器 – 事例写真

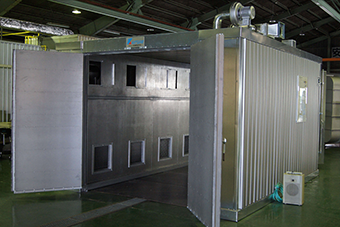

事例-1

北海道　溶剤塗装PWT搭載　新規バッチ炉

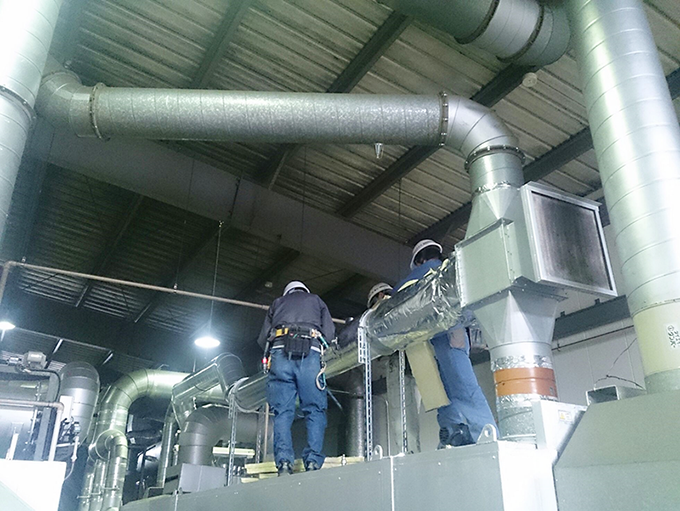

事例-2

愛知県　A社様連続塗装乾燥炉に設置
